帐篷DIY - 过程

[日期:2011-03-23] 来源:psnake  作者:psnake [字体: ]
分享一下制作的经过吧,帐篷厂里的人就不要看了,俺这是班门弄斧,不过对于业余DIY者,自己琢磨的经验也许能拿出来和大家交流分享。

(一)帐杆弯起来是什么形状?

如果准备做带帐杆的帐篷,这是一个最基础的问题,如果认为,一根笔直的帐杆弯起来是标准的圆弧的话,那就大错特错了。

帐杆弯起来后,中央部位的弯曲程度最大,两端的弯曲程度最小,整个弯曲是一个渐变的过程。

当然,如果3.14米的帐杆正巧弯成2米的铉长,那么理论上这是一个半圆。

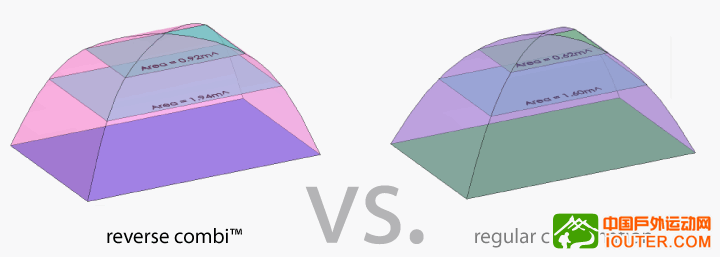

DAC的Featherlite NSL帐杆提到了reverse combi技术,其实就是把中央的帐杆做粗,这样帐篷顶部的弯曲程度就小了,于是头部空间就大了。具体可见链接,俺也是看来的,此为题外话。
 既然帐杆弯起来不是标准的圆弧,那到底怎么计算呢?这个问题对于学文科的俺简直是一辈子也解决不鸟的。于是俺用了最笨的方法:实际测量。将帐杆按需求先弯好,拓在一张大牛皮纸上,然后20等分,于是近似看为连续的一系列梯形。在用尺测量、记录。为了精确起见,可以多弯几根,测量几组数据,取平均值。


测量、研究后的结论:甚至是帐杆的连接套管的位置,对帐杆的弯曲线条都是有影响的!所以,完美的帐杆应该如下:必须是奇数节,并且中央那根应该两端无套管,这样的帐杆弯出来才是完全的左右对称。否则,如果帐杆是偶数节的话,弯曲后左右两边对称点相对炫的垂直距离误差在 2 厘米左右,这是实际测量的结果!


(二)CAD设计
记下了帐竿的弯曲数据后,就可以输入电脑进行CAD设计了。除非你精通Auto CAD之类的东东,菜鸟在此推荐使用Google SketchUp,足够用、好上手(真是爱死Google了,偶最崇拜的IT公司)。

先把帐杆的形状画好,这是帐篷的骨架、是之后进行内帐、外帐设计的基础。


设计内帐。。。


设计外帐。。。


这就是某些国外帐篷大厂吹嘘的CAD了,technically perfect tent,“设计上无缺陷的帐篷”,俺也能做到!

设计有一个心得,就是如何确定帐篷面?只要记住一个简单原则,面料在受力情况下,总是朝最平面的方向延伸。。。这话听着好像很玄,如果有好几根帐杆、多个交点的情况下,帐篷的平面的设计起来就有点tricky!

三)放样
说实话,去年当俺做到这一步的时候,觉得自己特专业,想必帐篷厂也不过如此吧。按照CAD设计的数据,1:1放样到牛皮纸上(裁缝做衣服也是这样)。

四)裁剪
放样和裁剪都是要趴在地上、脸朝地面、屁股朝天工作的,有点累,不过为了做出“设计上无缺陷”的帐篷,也值了。

下面就是俺的short ridge tunnel外帐的牛皮纸模版,大家不要学俺将面料的四角用橡皮筋拉紧,这样会使面料四角有点扭曲,裁减出来就不够精确了(后悔ing)。。。


裁剪pole sleeves,用了不同颜色、稍厚一点的面料,还是弯曲的,这成本可骤然上升。


加固面料的裁减就不用趴在地上了。。。


面料裁减还有重要一点是注意面料的经纬度配合。像这种加固处,两片面料的经纬度应该错开成45度?

五)缝纫

经验:一定不要想当然,对于帐篷设计中的关键部位,一般是帐角、拉绳、转角等比较复杂的部位,最好事先用零碎的面料做一个prototype,缝纫有些东西是很难空想的,只有做出来看到,才最真实。冒冒失失开缝,很可能在关键部位将错就错,铸成遗憾,俺为此浪费了不少面料。

别的不说。。。上点工作图片。。。

缝拉链。。手工缝。。。


加固处先用silnet 配合胶带粘好,再用线缝。这是自己研究了Mountain Laurel Design的产品图片后得出的结论。


安装拉链。。。


两块面料的拼接~~熨斗、尺、笔、透明胶、珠针一起上阵~~乖乖~~真是手艺活啊~~


缝制pole sleeves,这次用上了夹子。。。


五大片缝好了。。。挂起来晒晒。。。呵呵~~~


最后的连接缝纫~~


关于缝纫很爽滑的双面硅面料,把能用的工具都用上吧。。。珠针比较有用。。。多花点钱,买极细的那种,对面料的伤害程度最小,定位的时候尽量扎在日后要涂胶水的地方。

最后,show一下帐篷做下来败的一些东西。。。感叹,真是败啊~~哈哈~~老样子,还是祝大家幸福快乐~~~

气眼工作台。。。


全部家当,漏了长尺、大三角尺、裁缝尺。。。


缝纫线,一定得淘好的(面料都那么贵了)。。。


最大的功臣!


(六)如何进一步提高

1.面料的特性使得实际情况和设计总会存在一些差异。比如经典的蒙古包帐篷,设计上说,帐杆的位置应该和外帐的缝纫处完全重合,而实际情况是,由于缝纫处面料较厚、以及长方形帐篷导致帐杆两侧受力不平等的原因,外帐的缝纫区域条一般滑至帐篷的侧面(矩形的长边一侧)。。。可否就这种面料、受力问题,在CAD设计上做进一步的优化???

2.如何为了优化受力而做“流线型”设计?

请高手们讨论一下哈~~~
下面为成品图
轴位视图。。


三维视图。。


冠状位视图。。。不好意思,俺相机举不到顶上面。。。


开门照。。。


内部照。。。。
